LoRa无线远传抄表方案

LoRa meter transmission solution

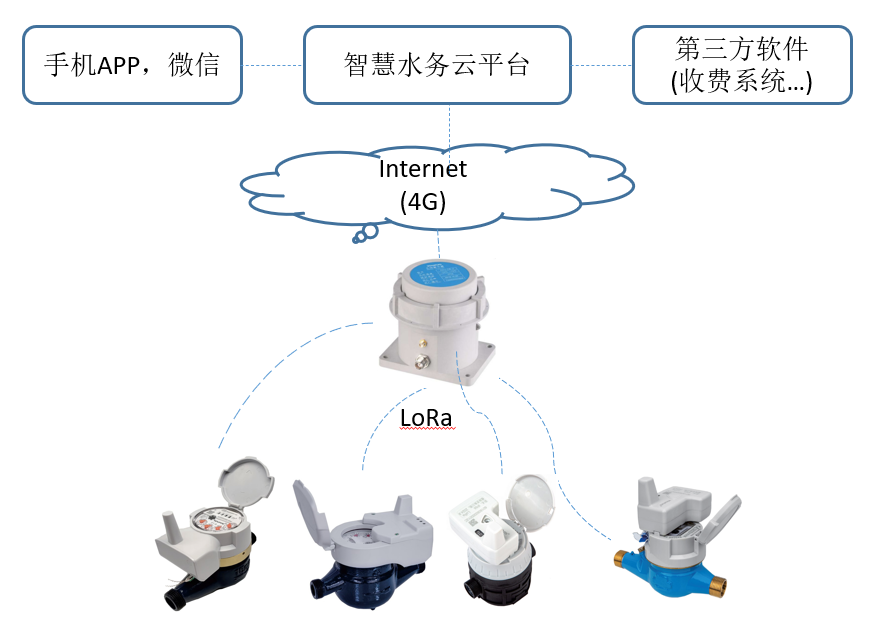

组网方案

  • 频段支持433/470/868/915/923Mhz,满足不同国家的需要
  • 根据小区的用表量，安装1个或多个集中器。若安装多个集中器，集中器的频道完全分开，防止同频干扰
  • 基表上加装LoRa模块，LoRa模块通过光电直读或平板无磁技术，从基表读取水量，定时上传到LoRa集中器
  • 水表与集中器之间，无需布线
  • 抄表云平台每日夜间自动从LoRa集中器读取水表数据，存储到数据库
  • 用户通过智慧供水云平台对水表进行管理，监测水表的抄读情况及LoRa集中器的运行情况，及时发现异常水表
  • 智慧水务云平台提供标准的接口，供第三方应用软件（如收费管理软件）提取数据

组网设备

LoRa集中器

  • 采用LoRa无线扩频技术，与LoRa水表进行无线通讯
  • 相同地域的多个集中器，采用频分多址协议进行通讯，避免同频干扰
  • 无遮挡情况下，最多可接入方圆3公里内1000只LoRa水表
  • 通过时分多址协议接收LoRa水表上传的数据，并进行存储
  • 接收抄表云平台的抄读命令，批量上传集中器内的抄表数据到云平台
  • 工作电源：市电，太阳能

LoRa光电直读水表

  • 以旋翼式干式水表为基表，采用指针、字轮组合式计数装置，加入光电直读传感器及LoRa模组，完成水量采集与传输
  • 计量和电气特性均符合GB/T 778-2007国家标准
  • 表具内置电池，电池可用6+1年（每天传输一次）
  • 直接输出数字信号（非脉冲），电子读数与机械读数完全吻合，无累积误差
  • 无需布线，安装非常方便
  • LoRa无线传输，穿透力强，传输距离远
  • 能够主动上报传感器故障信息，避免用水纠纷
  • LoRa频段：433/470/868/915/923Mhz

LoRa无磁水表

  • 以旋翼式干式水表为基表，通过指针、字轮组合式装置进行计数，加装平板无磁传感器及LoRa模组，完成水量采集与数据传输
  • 计量精度达R100, 符合CJT 224-2012电子远传水表标准要求
  • 采用平板无磁传感技术，不受外磁干扰
  • 模块内置电池，电池可使用6+1年（每天传输一次）
  • LoRa无线传输，穿透力强，传输距离远
  • 主动上报传感器故障信息及电池状态信息
  • 机械和模块部分结构独立，维修及更换方便
  • LoRa频段：433/470/868/915/923 Mhz

优缺点

优点

  • 无需布线，自组网，适应性强，可用于城市、农村任何地方
  • 无需担心信号覆盖的问题，在信号不好的地方，加装一个集中器即可解决

缺点

  • 现场需要组网调试，需要选好集中器安装位置，但工作量不大
  • 受环境影响较大，如水表被障碍物阻挡，就可能无法上传

LoRa vs LoRaWAN

类型

LoRa

LoRaWAN

通讯协议

企业私有协议

LoRaWAN标准协议

性能

私有协议数据量少，传输更高效

标准协议传输数据量大，传输效率不如私有协议

电池

因传输数据量小，所以更省电

因数据数据量大，不如私有协议省电

网关/集中器

专用集中器

标准LoRaWAN网关，客户可自行购买

成本

建设成本低

l 使用小电池，单表成本低

l 专用集中器成本低廉

建设成本高

l 需要大电池，单表成本高

l 室外LoRa网关价格很高
