有线远传抄表方案

wired meter transmission solution

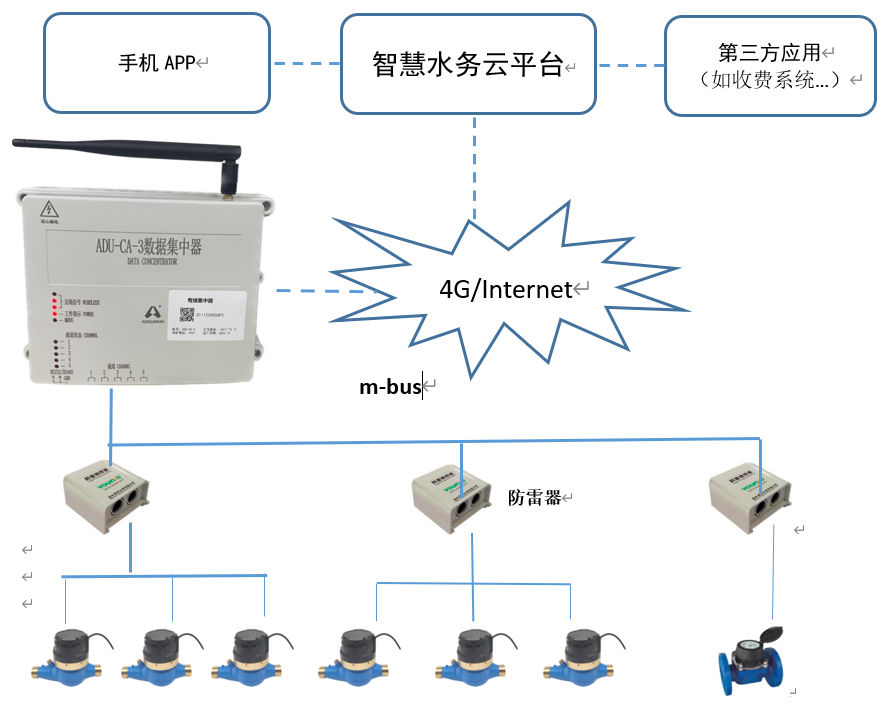

组网方案

  • 有线光电直读水表特别适合新建的高层居民小区安装
  • 建议一个楼栋安装一个数据集中器，便于施工布线。相邻的楼栋，如果楼栋间布线方便，可考虑共用一个集中器
  • 集中器与水表之间通过m-bus总线连接
  • 集中器定时抄读挂接的水表读数，并存储在集中器内。
  • 抄表云平台每日夜间自动从数据集中器中抄读数据，并存储在数据库
  • 用户通过智慧水务云平台对水表进行管理，监测水表的抄读情况及集中器的运行情况，及时发现异常水表。
  • 智慧水务云平台提供标准的接口，供第三方应用软件（如收费管理软件）提取数据

组网设备

有线集中器

  • 定时抄读水表的读数
  • 响应AMR抄表平台的抄读命令，批量上传集中器内部的抄表数据
  • 通讯方式：4G
  • 供电方式：220V市电供电
  • 向上通过4G连接internet网络，与AMR抄表平台建立连接
  • 向下通过m-bus总线连接有线远传水表
  • 通信协议《CJ/T 188-2018》

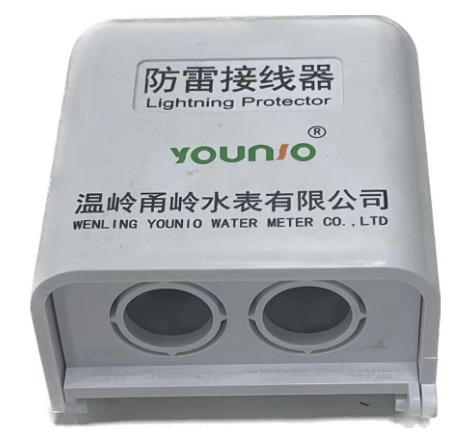

避雷器

  • 防止雷击破坏水表内部的电子模块
  • 体积小巧，结构简单，安装方便
  • 与m-bus总线连接，安装在水表与总线连接位置处

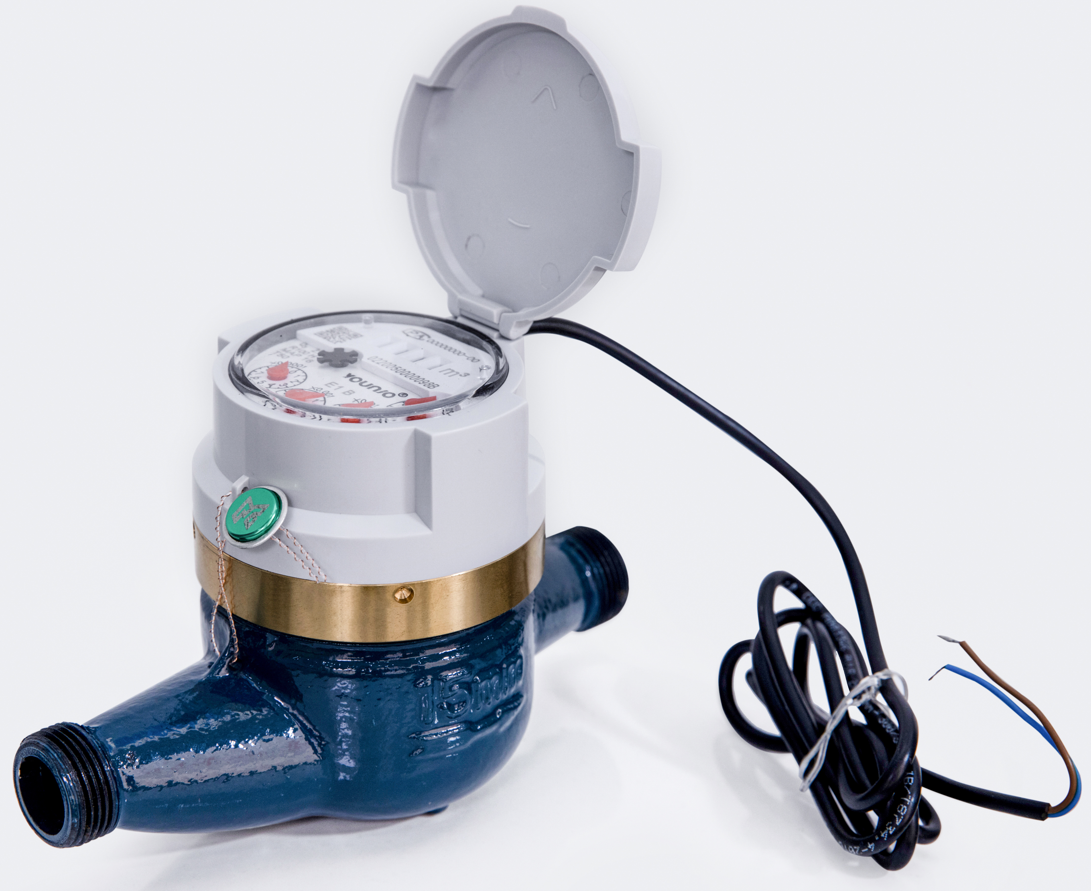

有线光电直读水表

  • 以旋翼式干式水表为基表，采用指针、字轮组合式计数装置，加入光电编码传感器，进位和抄表准确
  • 计量和电气特性均符合GB/T 778-2007国家标准
  • 表具无内置电池，平时无需加电
  • 即时加电即时读取，直接输出数字信号（非脉冲），电子读数与机械读数完全吻合，无累积误差
  • 采用超低功耗设计，m-bus有线通讯方式，连线无极性，方便施工和维护，传输稳定可靠
  • 具有高强的抗光扰能力，暴露在强光下可以正常工作
  • 能够主动上报传感器故障信息，避免用水纠纷
  • 通讯协议符合《CJ/T 188-2018》

优缺点

优点

技术最成熟，稳定可靠，成本低廉，不受环境影响

缺点

现场需要布线，需要组网调试，实施有一定难度
