NB-IoT无线远传抄表方案

NB-IoT meter transmission solution

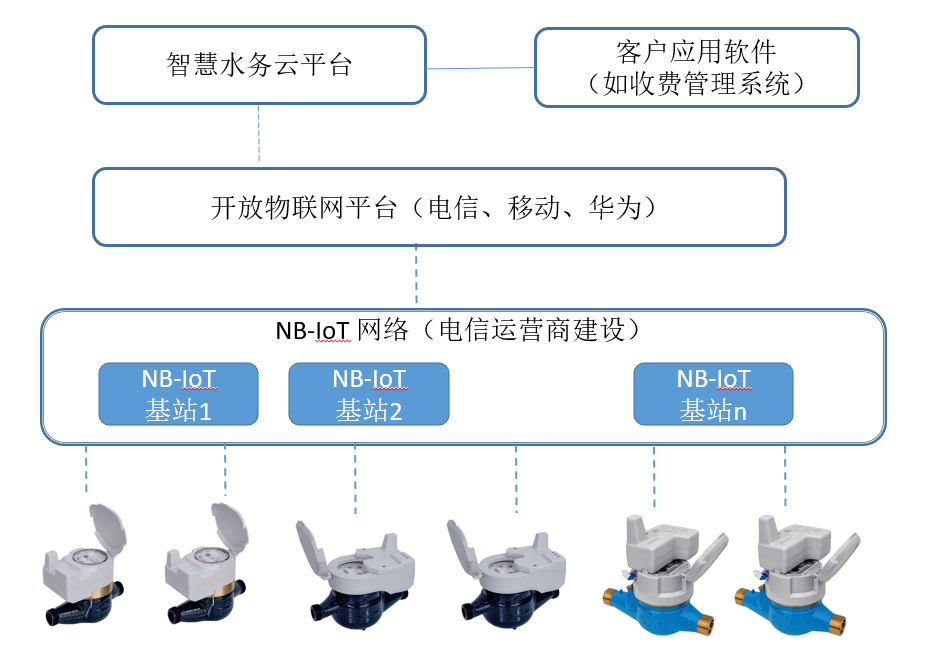

组网方案

  • 基表上加装NB-IoT模块，NB模块通过光电直读或平板无磁技术，从基表读取水量，定时上传到电信的NB-IoT基站。
  • 电信基站将接收到的水表数据，上传到电信的IoT平台。
  • 电信的IoT平台将接收到的数据转发给智慧水务云平台。
  • 用户通过智慧水务云平台对水表进行管理，监测水表的抄读情况，及时发现异常水表。
  • 智慧水务云平台提供标准的接口，供第三方应用软件（如收费管理软件、SCADA软件）提取数据。

组网设备

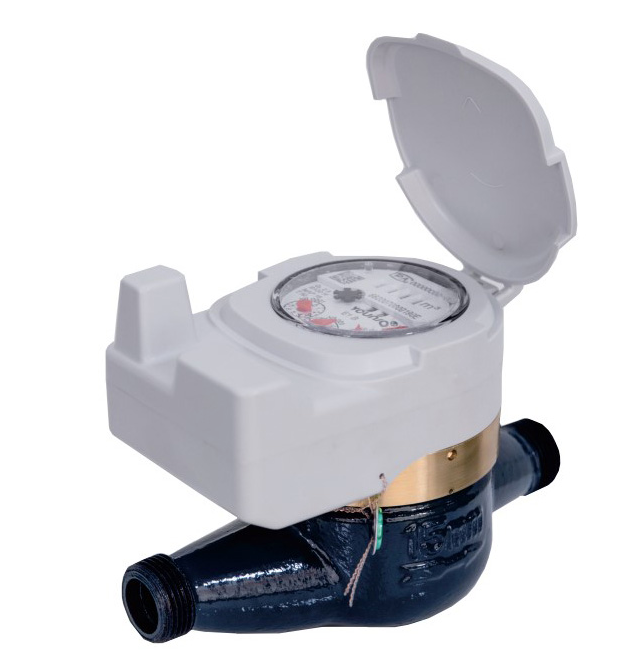

NB-IoT光电直读水表

  • 以旋翼式干式水表为基表，采用指针、字轮组合式计数装置，加入光电直读传感器及NB-IoT模组，完成水量采集与传输
  • 计量和电器特性均符合GB/T778-2007国家标准
  • 表具内置电池，电池可使用8年（每天传输一次）
  • 采用光电直读技术，直接输出数字信号（非脉冲），电子读数与机械读数完全吻合，无累积误差
  • 无线布线，安装非常方便
  • NB-IoT无线传输，穿透力强，传输距离远
  • 主动上报传感器故障信息及电池状态信息
  • 支持中国电信、中国移动物联网平台

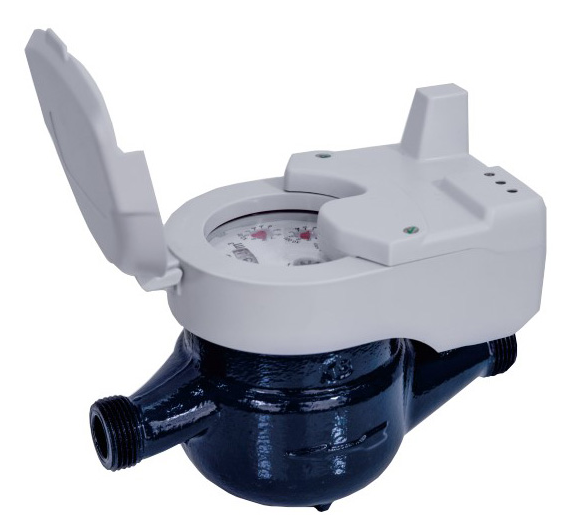

NB-IoT无磁水表

  • 以小液封湿式水表为基表，通过指针、字轮组合式装置进行计数，加装平板无磁传感器及NB-IoT模组，通过电信运营商的基站，直接将数据上传至电信运营商的IoT平台，完成水量采集与数据传输
  • 计量和电器特性均符合GB/T778-2018饮用冷水水表和热水水表、CJT 224-2012电子远传水表等标准要求
  • 模块内置电池，电池可使用8年（每天传输一次）
  • 采用无磁传感技术，不受外磁干扰
  • 无需布线，安装非常方便。
  • NB-IoT无线传输，穿透力强，传输距离远
  • 主动上报传感器故障信息及电池状态信息
  • 支持中国电信物联网平台、移动物联网平台

优缺点

优点

无需布线，无需调试，使用最方便

缺点

  • 完全依赖电信运营商的NB-IoT网络，如果现场NB-IoT信号覆盖不好，就不能安装使用
  • 单表成本高
  • 受环境影响较大，如水表被障碍物阻挡，就可能无法上传
